AREMA 표준 레일 조인트

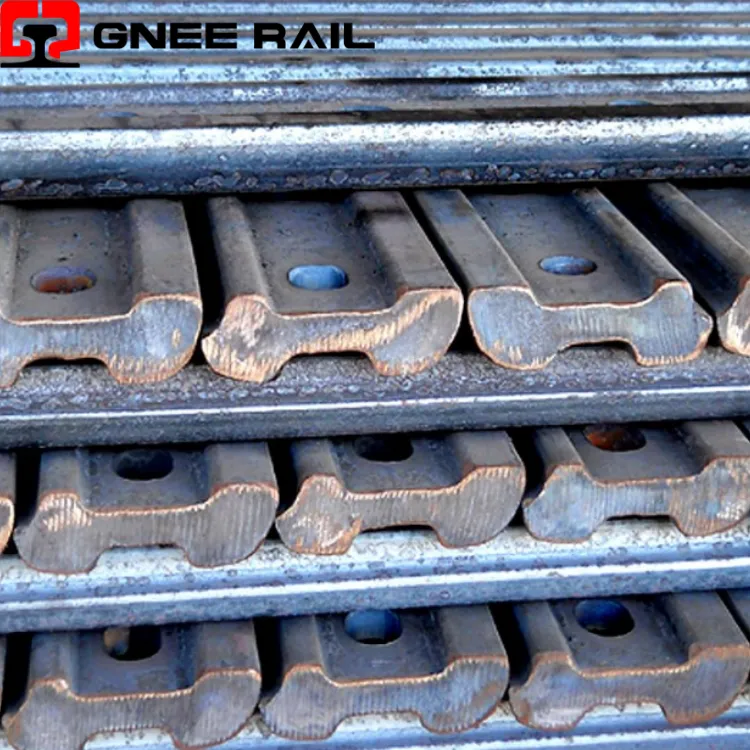

GNEE RAIL은 115RE, 119RE, 132RE, 136RE 및 141RE 레일 섹션용 AREMA 표준 레일 조인트 바를 제조합니다. 담금질 탄소강으로 생산되고 AREMA 치수로 가공된 이 제품은 표준 4홀 및 6홀 설계 또는 프로젝트 도면을 기반으로 한 맞춤형 구성으로 제공됩니다.
GNEE RAIL의 AREMA 표준 레일 조인트 바(115RE~141RE)
GNE 레일철도용 피시플레이트 또는 스플라이스 바라고도 알려진 AREMA 표준 레일 조인트 바를 제조합니다.115RE, 119RE, 132RE, 136RE,그리고141RE북미 화물, 중량물 운송,{0}}광산 및 산업 철도 시스템에 사용되는 철도 섹션입니다.
제조된아레마치수 및 적용 가능ASTM재료 요구 사항에 따라 당사의 레일 조인트 바는 담금질 탄소강으로 생산되며 표준 또는 도면{0}} 기반 구성으로 공급됩니다. 열처리 및 가공 공정은 반복적인 휠 충격 및 장기-사용 조건에 필요한 강도와 내마모성을 제공합니다. 원료선교사 훈련원완전한 추적성을 보장하기 위해 배치 품질 문서가 제공됩니다.
이전에 수출된 레일 조인트 바의 MTC:
우리의 포장:
우리 공장:
GNEE RAIL 고객 방문:
1. AREMA 생선 접시 기술 사양 및 치수
아래 표에는 AREMA 레일 조인트 바의 표준 치수, 길이, 구멍 구성 및 대략적인 무게가 요약되어 있습니다. 기준4홀(24인치) 및6홀(36인치) 설계에는 표준 타원형-넥 트랙 볼트용 원형 및 타원형 볼트 구멍이 교대로 제공됩니다.
| 레일 프로파일/조인트 바 모델 | 표준 길이(인치) | 구멍 수 | 홀 펀칭 패턴/크기 | 대략. 쌍당 무게(kg) | 관련 트랙 볼트 크기 |
|---|---|---|---|---|---|
| 115RE 레일 조인트 | 24인치(609.6mm) / 36인치(914.4mm) | 4홀 / 6홀 | 원형 및 타원형 교대로, 1-1/16" | 17.04kg(4홀) / 25.56kg(6홀) | 1인치(25.4mm) |
| 119RE 레일 조인트 | 24인치(609.6mm) / 36인치(914.4mm) | 4홀 / 6홀 | 원형 및 타원형 교대로, 1-1/16" | 17.10kg(4홀) / 25.65kg(6홀) | 1인치(25.4mm) |
| 132RE 레일 조인트 | 24인치(609.6mm) / 36인치(914.4mm) | 4홀 / 6홀 | 원형 및 타원형 교대, 1-1/16" 또는 1-3/16" | 17.75kg(4홀) / 26.63kg(6홀) | 1" 또는 1-1/8" |
| 136RE 레일 조인트 | 24인치(609.6mm) / 36인치(914.4mm) | 4홀 / 6홀 | 원형 및 타원형 교대로, 1-3/16" | 17.80kg(4홀) / 26.70kg(6홀) | 1-1/8인치(28.5mm) |
| 141RE 레일 조인트 | 36인치(914.4mm) | 6홀 | 원형 및 타원형 교대로, 1-3/16" | 27.20kg(6홀) | 1-1/8인치(28.5mm) |
맞춤형 구멍 위치, 볼트 간격 및 드릴링되지 않은 조인트 바를 사용할 수 있습니다. 생산 전 승인을 위해 치수가 지정된 2D 및 3D CAD 도면을 제공할 수 있습니다.
적합한 추천을 받으려면 철도 섹션이나 도면을 보내주십시오.
2. 화학적 조성 및 기계적 성질(55# 강철)
GNE 레일열처리를 통해 115RE, 119RE, 132RE, 136RE 및 141RE 조인트 바를 제조합니다.-55#고품질-탄소 구조강. 탄소 함량이 0.52~0.60%인 이 소재는 ASTM A49 및 AREMA 요구 사항을 충족하는 데 필요한 강도와 내마모성을 제공합니다. 각 생산 배치마다 재료 테스트 인증서(MTC)가 제공됩니다.
A. 55# 강철의 화학 성분(%)
| 요소 | 콘텐츠 |
|---|---|
| 탄소(C) | 0.52–0.60 |
| 실리콘(Si) | 0.17–0.37 |
| 망간(Mn) | 0.50–0.80 |
| 인(P) | 0.035 이하 |
| 유황(S) | 0.035 이하 |
B. 열처리된 조인트 바의 기계적 성질-
| 재산 | 요구 사항 |
|---|---|
| 인장강도 | 690MPa(100,000psi) 이상 |
| 항복 강도 | 483MPa(70,000psi) 이상 |
| 신율(A5) | 12% 이상 |
| 면적 감소 | 25% 이상 |
| 콜드 벤드 테스트 | 표면 균열 없이 바 두께의 3배인 핀 주위로 90도 굽힘 |
ASTM A49 및 해당 AREMA 요구 사항을 준수하는지 확인하기 위해 생산 전반에 걸쳐 열처리 및 치수 검사가 수행됩니다.
견본선교사 훈련원, 인장 시험 결과, 화학 분석 보고서, 그리고배치 품질 기록GNEE RAIL 115RE, 119RE, 132RE, 136RE 및 141RE 조인트 바에 사용할 수 있습니다. 프로젝트 승인 및 공급업체 자격을 지원하기 위해 완전한 추적성 문서가 제공될 수 있습니다.
제조 공정 및 품질 관리
GNE 레일일관된 치수와 재료 특성을 보장하기 위해 원자재 검사부터 열처리 및 기계 가공까지 전체 생산 공정을 제어합니다. 빌렛은 자격을 갖춘 철강 공장에서 공급되며 생산 전에 각 열 번호가 확인된 추적 가능한 공장 인증서와 함께 제공됩니다.
레일 조인트 바는 다음에 따라 성형, 열처리 및 가공됩니다.ASTM A49그리고아레마요구 사항. 표준 원형 및 타원형 볼트 구멍은 생산 전반에 걸쳐 치수 검사를 통해 생산됩니다.구멍 크기 공차±1/32인치(0.8mm) 이내로 제어됩니다.중심-에서-중심 간격표준 트랙 볼트와의 호환성을 보장하기 위해 ±1/16인치(1.6mm) 이내로 유지됩니다.
특수 및 맞춤형 레일 조인트 바
표준형 115RE, 119RE, 132RE, 136RE, 141RE 조인트바 외에,GNE 레일전환, 신호 및 유지 관리 애플리케이션을 위한 특수 레일 조인트를 공급합니다.
- 절충 조인트 바– 적절한 주행 표면 정렬을 유지하고 휠 충격 부하를 줄이면서 115RE에서 132RE로 또는 132RE에서 136RE로 다양한 레일 섹션을 연결하도록 설계되었습니다.
- 절연 레일 조인트– 트랙 신호 회로 절연에 사용되며 본딩 또는 복합 구성으로 제공됩니다.
- 흔들리는 조인트 바– 유지보수 작업 중 갈라진 레일이나 결함이 있는 용접 부위를 임시로 보강하기 위한 것입니다.
115RE, 119RE, 132RE, 136RE 및 141RE 레일 섹션에는 맞춤형 타협 및 조글 조인트 바를 사용할 수 있습니다. 적합한 추천을 받으려면 레일 섹션이나 도면을 보내주십시오.
철도 조인트 바 포장 및 배송
조인트 바는 고객 요구 사항에 따라 선택한 포장 방법을 통해 부식 및 운송 손상으로부터 보호됩니다.
- 표면 보호:일반 오일칠, 흑색 산화물 또는 방청 도장 마감-이 가능합니다.
- 수출 포장:조인트 바는 우븐 백에 포장되어 강철 스트랩과 방습 포장으로 목재 또는 강철 팔레트에 고정됩니다.{0}}
- 맞춤형 포장:마킹, 라벨, 포장 방법은 프로젝트 요구 사항에 따라 배열될 수 있습니다.
- 컨테이너 선적:20피트 컨테이너는 일반적으로 대량 수출 배송에 사용됩니다.
자주 묻는 질문(FAQ)
Q1: AREMA 조인트 바에는 어떤 레일 섹션을 사용할 수 있나요?
GNEE RAIL은 115RE, 119RE, 132RE, 136RE 및 141RE 레일 섹션용 AREMA 표준 조인트 바를 제조합니다. 표준 4홀 및 6홀 구성이 가능하며 도면에 따라 맞춤형 치수를 생산할 수 있습니다.
Q2: AREMA 조인트 바는 왜 원형과 타원형 볼트 구멍을 번갈아 사용합니까?
교차하는 원형 구멍과 타원형 구멍은 표준 타원형-목 트랙 볼트와 일치하고 AREMA 관행에 따라 적절한 조립이 용이하도록 설계되었습니다.
Q3: GNEE RAIL은 완전한 레일 조인트 어셈블리를 공급할 수 있습니까?
예. 조인트 바 외에도 치수 호환성을 보장하는 완전한 레일 조인트 솔루션으로 일치하는 타원형-목 트랙 볼트, 육각 너트, 스프링 와셔 및 기타 레일 고정 구성요소를 공급할 수 있습니다.
Q4: 귀하의 조인트 바는 ASTM A49를 준수하고 중량-운반 작업을 지원합니까?
예. 당사의 레일 조인트 바는 ASTM A49 및 AREMA 요구 사항에 따라 제조됩니다. 열처리-탄소강 및 제어된 제조 공정은 북미 화물, 광업 및 중량물{4}}철도 시스템에 필요한 기계적 특성을 제공합니다.
Q5: 절충된 조인트 바 또는 특수 구성을 제조할 수 있습니까?
예. 맞춤형 절충 조인트 바, 조깅 조인트 바, 절연 조인트 및 도면- 기반 특수 구성을 사용할 수 있습니다. 평가를 위해 레일 섹션 세부 정보나 도면을 제공하기만 하면 됩니다.
Q6: 자재 인증서와 검사 보고서가 제공됩니까?
예. 추적성을 위해 원료 MTC 및 배치 품질 기록을 이용할 수 있습니다. 고객 요구사항에 따라 제3자-검사를 진행할 수도 있습니다.
